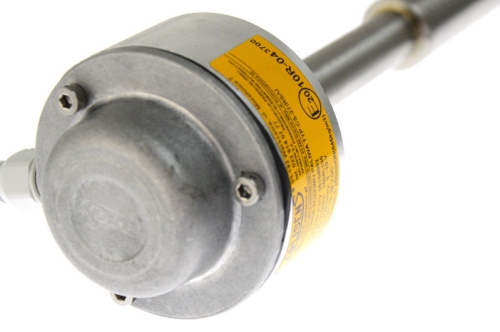

SONDA POZIOMU PALIWA TYPU: CS-27

Zakres pomiarowy 0÷800 mm H2O

Homologacja wydana przez Transportowy Dozór Techniczny Numer homologacji: E20 10R-04 3700

Produkcja: POLSKA

Sonda paliwowa do kontroli paliwa w pojazdach ciężarowych i flotach

Dlaczego kontrola paliwa w pojazdach ciężarowych jest tak ważna?

W branży transportowej i logistycznej koszty paliwa stanowią nawet 40–60% całkowitych wydatków firmy. Dlatego skuteczna kontrola i monitoring zużycia paliwa to klucz do oszczędności i zwiększenia rentowności floty. Sonda paliwowa wraz z Lokalizatorem GPS pozwala na precyzyjny pomiar ilości paliwa w zbiorniku i natychmiastowe wykrywanie nieprawidłowości, takich jak kradzieże paliwa, nieszczelności czy nieuzasadnione tankowania.

Czym jest sonda paliwowa?

Sonda paliwowa do kontroli paliwa to specjalistyczne urządzenie montowane w zbiorniku paliwa pojazdu ciężarowego, autobusu, maszyny budowlanej czy rolniczej. Jej zadaniem jest:

• dokładny pomiar poziomu paliwa w zbiorniku,

• ciągła współpraca z systemem GPS i telematyki,

• przesyłanie danych do platformy monitoringu,

• generowanie raportów zużycia paliwa, tankowań i ubytków.

W połączeniu z lokalizatorem GPS i systemem monitoringu pojazdów, sonda paliwowa daje pełną kontrolę nad kosztami paliwa i pracą kierowców.

Jak działa sonda paliwowa do paliwa?

1. Pomiar – sonda mierzy poziom paliwa w zbiorniku w czasie rzeczywistym.

2. Transmisja danych – informacje przesyłane są do rejestratora GPS lub modułu telematycznego.

3. Analiza – dane trafiają do systemu monitoringu online, gdzie można generować raporty.

4. Alarmy i powiadomienia – system informuje o każdym tankowaniu, ubytku czy nagłej zmianie poziomu paliwa.

Zastosowanie sondy paliwowej

Sonda paliwowa do kontroli paliwa znajduje zastosowanie w:

• pojazdach ciężarowych TIR,

• autobusach i autokarach,

• maszynach budowlanych (koparki, spycharki, ładowarki),

• maszynach rolniczych (ciągniki, kombajny),

• cysternach i pojazdach specjalnych,

• flotach samochodów dostawczych.

Korzyści z montażu sondy paliwowej w pojeździe ciężarowym

✅ Pełna kontrola paliwa

Dokładny odczyt poziomu paliwa i zużycia w każdej chwili.

✅ Wykrywanie kradzieży paliwa

System natychmiast informuje o nieautoryzowanych ubytkach paliwa.

✅ Raporty tankowań i spalania

Dokładne zestawienia ilości zatankowanego paliwa i średniego zużycia.

✅ Oszczędności dla firmy

Optymalizacja kosztów paliwa, eliminacja strat i nadużyć.

✅ Integracja z monitoringiem GPS

Połączenie danych o paliwie z trasami pojazdów i pracą kierowców.

Sonda paliwowa a system monitoringu GPS

Największą skuteczność sonda paliwowa osiąga w połączeniu z lokalizatorem GPS i platformą monitoringu floty. Dzięki temu:

• widzisz poziom paliwa na mapie w czasie rzeczywistym,

• możesz sprawdzić gdzie i kiedy doszło do tankowania lub ubytku,

• generujesz szczegółowe raporty spalania dla każdego pojazdu,

• łączysz kontrolę paliwa z analizą tras, pracy kierowców i czasu jazdy.

Dlaczego warto wybrać sondę paliwową z naszej oferty?

• Profesjonalne sondy paliwowe do pojazdów ciężarowych, autobusów, maszyn budowlanych i rolniczych Polskiej produkcji.

• Wysoka dokładność pomiaru – minimalne odchylenia, pełna kontrola nad każdym litrem paliwa.

• Kompatybilność z systemami GPS i telematyki.

• Możliwość montażu w różnych typach zbiorników paliwa.

• Wsparcie techniczne i serwis.

• Rozwiązania dopasowane do potrzeb małych i dużych flot.

Podsumowanie – sonda paliwowa do kontroli paliwa

Sonda paliwowa do paliwa to niezbędne narzędzie dla każdej firmy transportowej i logistycznej, która chce redukcji kosztów paliwa, eliminacji kradzieży i zwiększenia efektywności floty. W połączeniu z systemem monitoringu GPS daje pełną kontrolę nad każdym litrem paliwa i przejrzystość w zarządzaniu pojazdami.

Skontaktuj się z nami, aby dobrać najlepsze rozwiązanie – sondę paliwową do kontroli paliwa dopasowaną do Twojej floty ciężarówek, autobusów czy maszyn budowlanych.

Budowa i zasada działania Pomiar poziomu za pomocą sondy CS-27 realizowany jest z wykorzystaniem prostej zależności między wysokością słupa cieczy a wywołanym ciśnieniem hydrostatycznym. Sonda składa się z dwóch części: części czujnikowej z elektroniką umieszczoną w stalowej rurze i części w aluminiowej obudowie, która może być plombowana. Elementem pomiarowym jest czujnik piezorezystancyjny oddzielony od medium przez membranę separującą. Pomiar ciśnienia dokonywany jest na poziomie membrany zanurzonej sondy (5 mm powyżej dna zbiornika). W zależności od rodzaju zbiornika (bezciśnieniowy lub ciśnieniowy) pomiar ciśnienia odniesiony jest do ciśnienia atmosferycznego lub ciśnienia wewnątrz zbiornika.

Montaż i eksploatacja Sonda CS-27 mocowana jest do pokrywy zbiornika. Szczegółowy sposób montażu przedstawiony jest w Dokumentacji Techniczno - Ruchowej. Sonda jest przystosowana do podłączenia z urządzeniami rejestrującymi: - rejestratorem danych o wejściu analogowym – napięciowym, - rejestratorem danych o wejściu cyfrowym z interfejsem w standardzie RS-232 (3,3V) lub RS-485.

Dane techniczne

Zakres pomiarowy 0÷800mm H2O (wyk. spec. 0 ÷ 2000mm H2O)

Długość rury w zbiorniku L 800mm (wyk. spec. L=200 ÷ 2000mm)

Dopuszczalne przeciążenie ≤ 100kPa

Błąd podstawowy ≤ 0,16%

Histereza, powtarzalność ≤ 0,05%

Stabilność długoczasowa ≤ 0,1% na dwa lata

Zakres temperatury pracy -25 ÷ 80°C

Zakres temperatury kompensacji -25 ÷ 40°C

Sygnał wyjściowy 0 ÷ 10 V;0 ÷ 5 V, 0 ÷ 4,5 V, 0 ÷ 2,5 V 100÷3800 bitów

Zasilanie

12 ÷ 36V dla Uwy = 0 ÷ 10 V

8 ÷ 36V dla Uwy = 0 ÷ 5 V

8 ÷ 36V dla Uwy = 0 ÷ 4,5 V

3,3±0,1V dla Uwy = 0 ÷ 2,5 V

3,3±0,1V dla wyjścia RS-232 (RXD, TXD: zakres 0…3,3V)

8,0 ÷ 36V dla wyjścia RS-232 (RXD, TXD: zakres 0…3,3V)

8,0 ÷ 36V dla wyjścia RS-485 (A, B: zakres -7V…+12V)

Błąd od zmian napięcia zasilania 0,05% Stopień ochrony obudowy IP 68 Błąd dodatkowy od zmian temperatury 0,3%/10°C
